Bányai kamerarendszer rádiós gerinccel
Kamerák, IP hangszórók és MikroTik rádiós hidak egy bányaterületen, 6 méteres oszlopokon, hogy a 4 méter feletti bányagépek ne szakítsák meg a kapcsolatot. Tervezés, kivitelezés, dokumentáció.
Miért így
A bányaterületen a távolabbi pontokig kábelt húzni drága lett volna, ezért rádiós gerincet terveztem. A rádiót viszont úgy kellett kiépíteni, hogy a bányagépek ne zavarják meg. Korábbi tapasztalatból tudom, hogy ha egy 4-4,5 méter magas bányagép elmegy egy antenna előtt vagy a sugarában, a Wi-Fi megbicsaklik, vagy akár meg is szakad. Ezért az antennák legalább 6 méter magasra kerültek.
2026 augusztusában a régi rendszer felmérésével és dokumentálásával kezdtem, és erre építettem az új elrendezést.
Mit építettünk

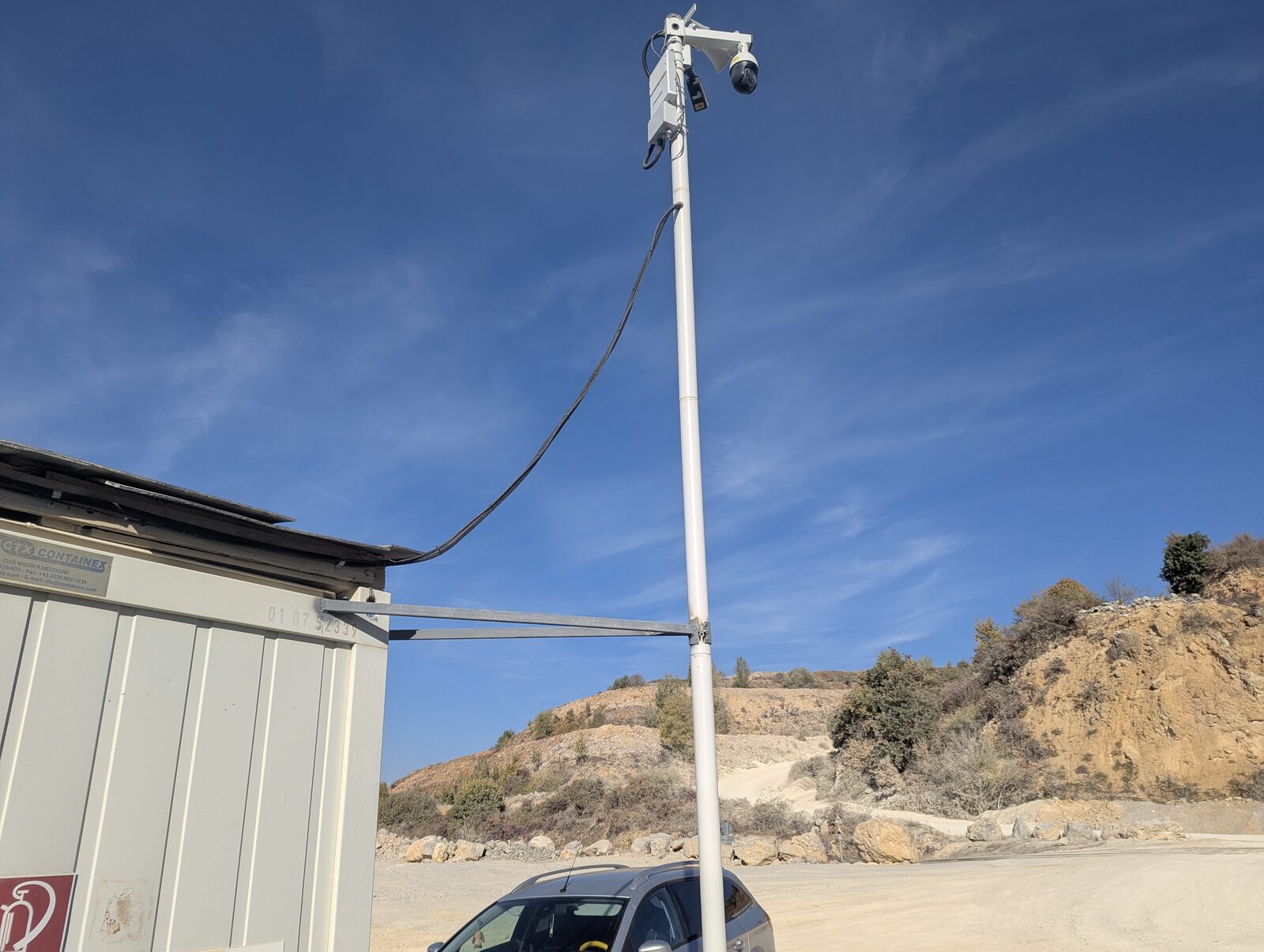

- két 6 méteres oszlop, rajtuk kamerák, köztük egy PTZ a bánya közepén
- IP hangszórók, hogy a diszpécser a helyszínre is tudjon szólni
- három MikroTik rádiós híd (5 GHz) a távoli pontokhoz
- kültéri switchek, PoE, védőcsöves földkábel és UV-álló gégecső
- új címterv, és minden eszközön nyomtatott címke (a címkéket egy saját script generálja a leltárból)
A tervezés teljes egészében az enyém volt, és én voltam a projekt felelőse. A szerelést mi végeztük, csak gyengeáramú munkával (a csapatban megvan hozzá a szükséges végzettség). A védőcsőből és a gégecsőből nem engedek: minden munka előtt utánanézek a hivatalos követelményeknek, és eleve így adok ajánlatot.
Ami nem ment simán
Az egyik híd időnként leesett. Kiderült, hogy a pár fordítva került fel, és a kliens oldal rossz frekvencialistát figyelt. Ezt javítottam, de maradt egy másik hiba: a híd hamis radarjelzést érzékelt az 5 GHz-es sávban. Ilyenkor a szabály szerint 30 percre el kell hagynia a csatornát, ami egyszer kb. 21 perc kiesést jelentett.
Úgy döntöttem, hogy ezt nem automatizálom meg (például újraindítással a radar után). A DFS szabály nem kerülgetni való. A végleges megoldás egy hardvercsere, amikor a darus autó úgyis kint lesz.
Egy telephelyi áramszünet után az egyik oszlop switche és kamerái nem jöttek vissza. A helyszínen derült ki, hogy az oszlopon lévő szünetmentes tápegység meghalt. Áthidaltam, minden visszajött, az oszlopra új UPS kell.
A hangszóró a tesztben kb. 50 méterre hallatszott az oszloptól. Egy 7 W-os kürtnél ez a határ, ezt elfogadtam.
Dokumentáció
Az egész projekt verziókezelt: leltár, címterv, eszközönkénti konfiguráció (jelszavak nélkül), a hibakeresések levezetése, és a logikai topológia, amit egy szöveges leírásból generálok. A rádiós hidak konfigurációját is egy saját sablonból generálom. Érzékeny adat nálam nem kerül felhőbe, legfeljebb az ügyfél saját felhőjébe.
