Plant Update: ipari vezérlőhálózat átállítása Ethernetre
Egy ipari telephely PLC hálózatának Ethernetre állítása két fázisban: tervezés, kiépítés, bemérés és dokumentáció, alkalmi brigáddal, a leállások köré szervezve.
Miért kellett
A telephely vezérlése Modbus Plus és PROFIBUS buszokon futott. A rendszer kora előrehaladott volt, sok volt a hiba, ezért a vezetés úgy döntött, hogy átállunk Ethernetre. A régi buszokat részben váltottuk ki: ma is vannak egységek, amelyek ezeken kommunikálnak (ezekhez a buszokhoz magukhoz mélyen nem értek, az én területem a hálózat volt).
A munka két tervezett fázisban zajlott. Az első (2019-2020) volt a nagyobb, a második (2021) a kisebb.
Az én feladatom
Az Ethernet rész tervezése, kiépítése, bemérése és dokumentálása. Ebbe beletartozott:
- a tervezés és az egyeztetések a többi szakággal
- az összes hálózati eszköz telepítése, beállítása és címkézése
- a PLC-k és a távoli I/O szekrények bekötése a központi IT rackbe (a második fázis végén 52 nyomvonal)
- optika a távolabbi pontokra (szivattyúház, trafóház, alagút, vonat- és kamionrakodó), a szivattyúház és a trafó felé két független útvonallal
- a Momentum I/O egységek Ethernet adaptereinek címzése: hat PLC alatt több mint száz egység
- tesztelés és bemérés: 2021 júniusában 61, decemberben 173 mért szakasz, mind megfelelt
A PLC-kkel addig foglalkoztam, amíg bekerültek a hálózatba. A programjuk az automatizálási csapaté.
Ahogy dolgoztunk

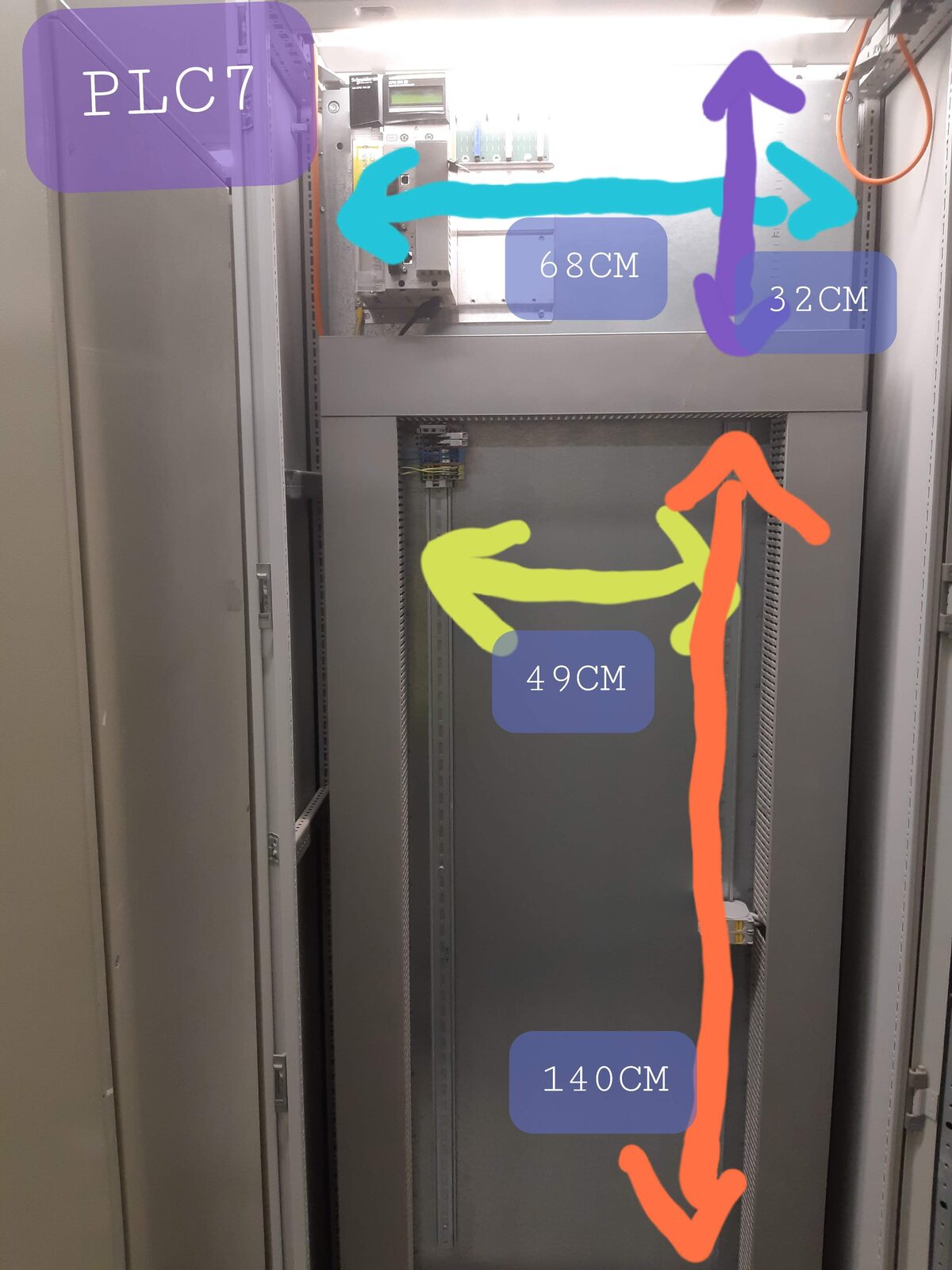

Szekrényfelmérés saját méretjelölésekkel, 2021 február
A szekrényeket lefotóztam, és rárajzoltam a méreteket. A képen látható PLC7 egy ideiglenes teszt PLC volt.
A legnehezebb nem a műszaki rész volt, hanem a szervezés. Alkalmi segédmunkásokkal építettem, a munkát a termelés leállásaihoz kellett igazítani, és tartani kellett az ütemtervet. A brigád keze alá mindig oda kellett tenni az anyagot és a szerszámot, hogy senki ne álljon (ez komoly előretervezést igényelt, és rengeteg dokumentum keletkezett közben).
Utána
Később a telephelyen egy új üzemrész épült két újabb PLC-vel. Ezt egy külső integrátor építette ki, az én szerepem a támogatás volt, de a tervezésben részt vettem. Az eredeti tervben nem szerepelt optikai kapcsolat az új és a régi üzem között, ez az én kérésemre került be.
Ma
A hálózat 2026-ban is ezen a kiépítésen fut. Idén a teljes PLC hálózati adatot (címterv, kábelezés, eszközlista) gépileg feldolgozható formába tettem, és ebből generálom a topológia rajzot. Így a dokumentáció nem egy 2021-es táblázat, hanem karbantartott adat.
Ez volt az egyik legnagyobb munkám.
